Трехфазный масляный трансформатор типа ТМГ 16/10(6) предназначен для преобразования и передачи электроэнергии на большие расстояния и может работать на высоте до 1000 метров над уровнем моря.
ТМГ 16/10(6) состоит из магнитопровода, обмоток высокого и низкого напряжения и бака с маслом.
Трансформатор заполнен под вакуумом трансформаторным маслом с температурой плюс 40±20 °С, имеющим пробивное напряжение в стандартном разряднике не менее 40 кВ.
В герметичных трансформаторах температурные колебания объема масла компенсируются за счет пластичной деформации гофрированных стенок бака.
Трансформаторы ТМГ 16/10(6) имеют номинальное напряжение первичной обмотки (высокого напряжения) до 10 кВ и вторичной обработки (низкого напряжения) 0,4 кВ. (По требованию заказчика возможно изготовления с нестандартными характеристиками).

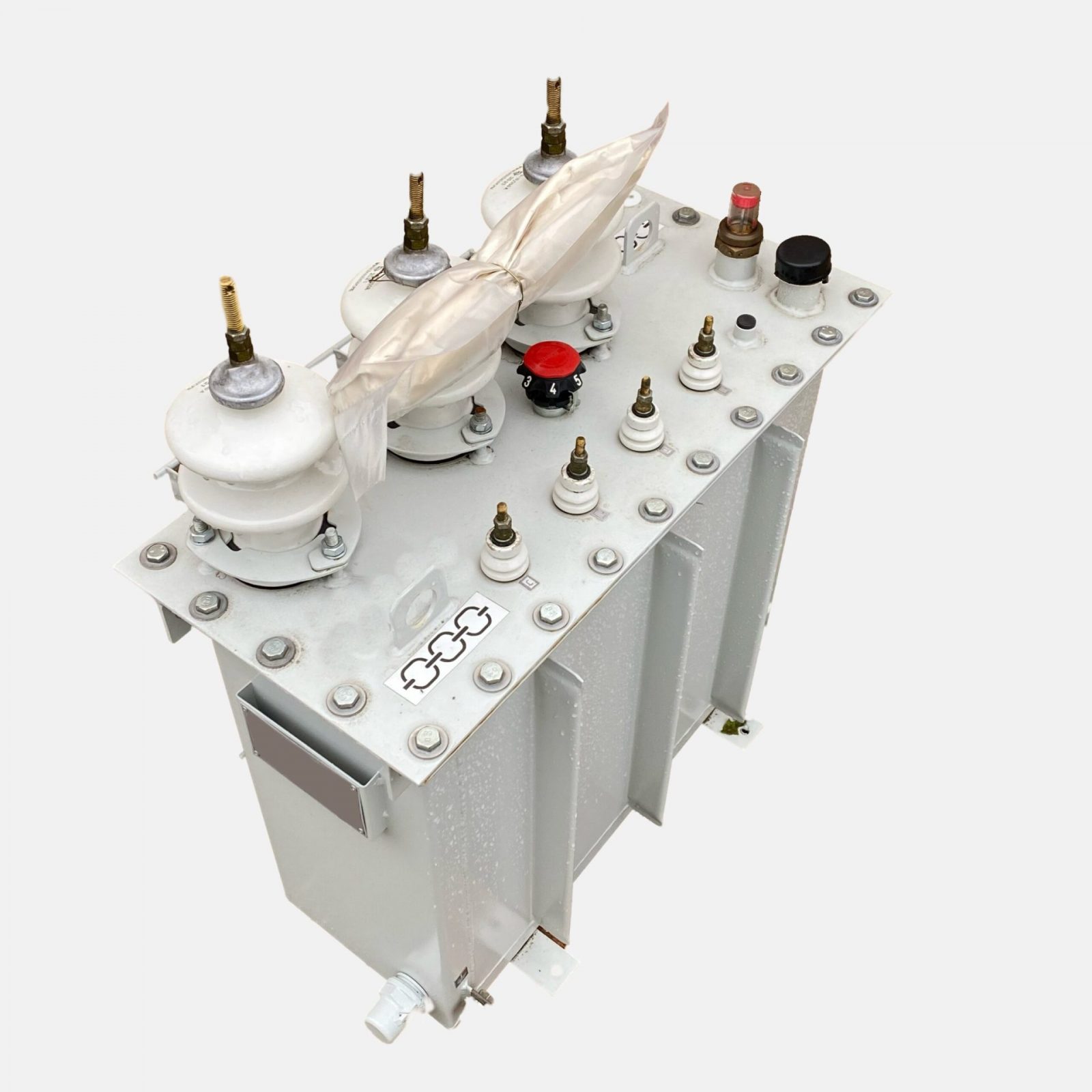

Вводы ВН и НН в трехфазном масляном трансформаторе устанавливаются на крышке трансформатора. Они имеют фарфоровые изоляторы для обеспечения безопасности и изоляции. При производстве ТМГ 16/10(6), если входной ток превышает 1000А, в верхней части токоведущего стержня устанавливается специальный контактный зажим с “лопаткой”, который позволяет подключить плоскую шину для обеспечения надежного соединения.
Для визуального контроля на крышке трансформатора ТМГ 16/10(6) установлен поплавковый индикатор уровня масла и термометр. Это позволяет контролировать уровень масла и температуры для корректной работы электрооборудования.
