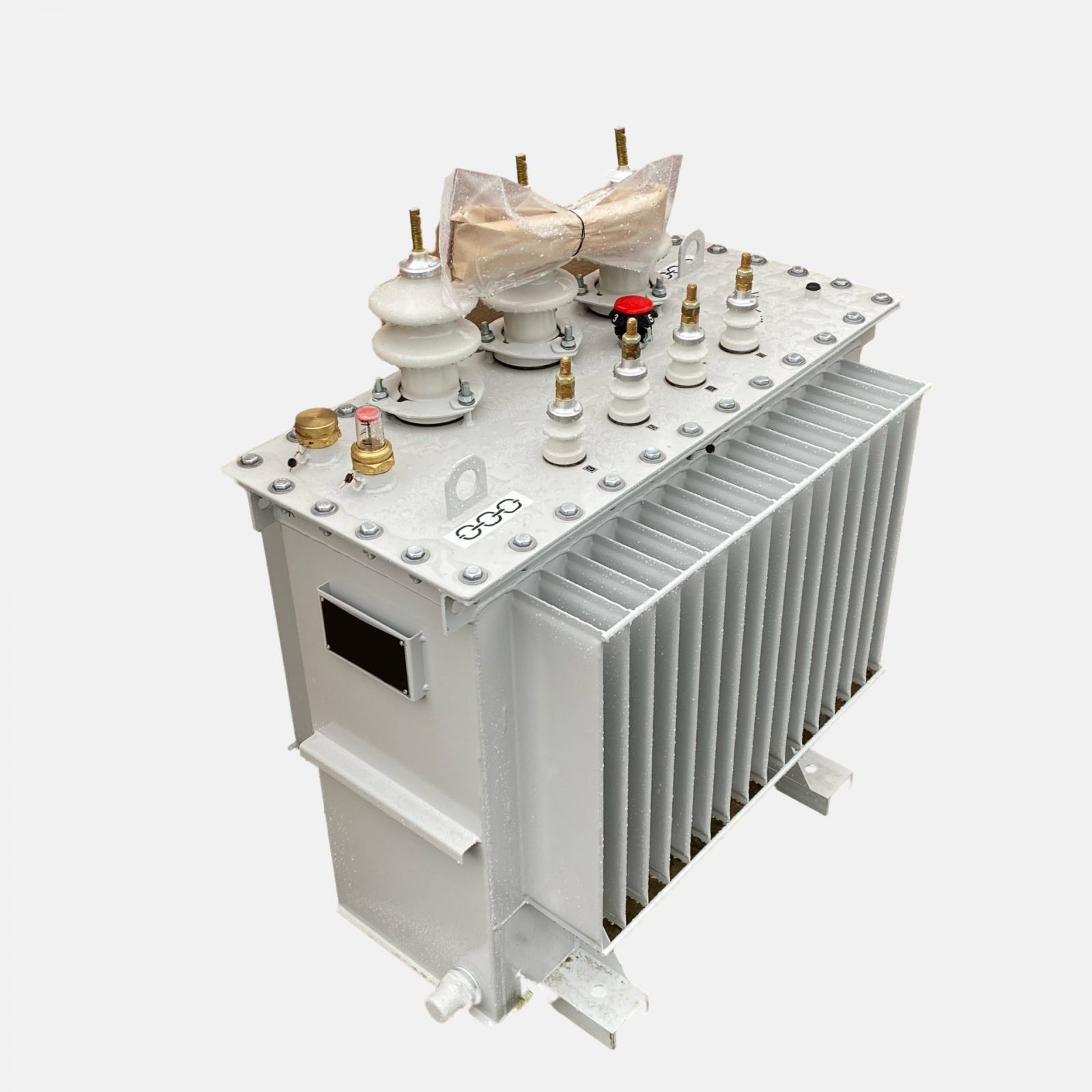

Трансформатор масляный ТМГ 100/10(6)

Номинальная мощность, кВ·А

100

Номинальное напряжение ВН, кВ

10(6)

Номинальное напряжение НН, кВ

0,4

Схема и группа соединения обмоток

Y/Yн-0
Δ/Yн-11
Y/Zн-11

Гарантия

до 5 лет

В наличии
Описание

Трехфазный масляный трансформатор типа ТМГ 100/10(6)/0,4 предназначен для преобразования и передачи электроэнергии на большие расстояния и может работать на высоте до 1000 метров над уровнем моря.

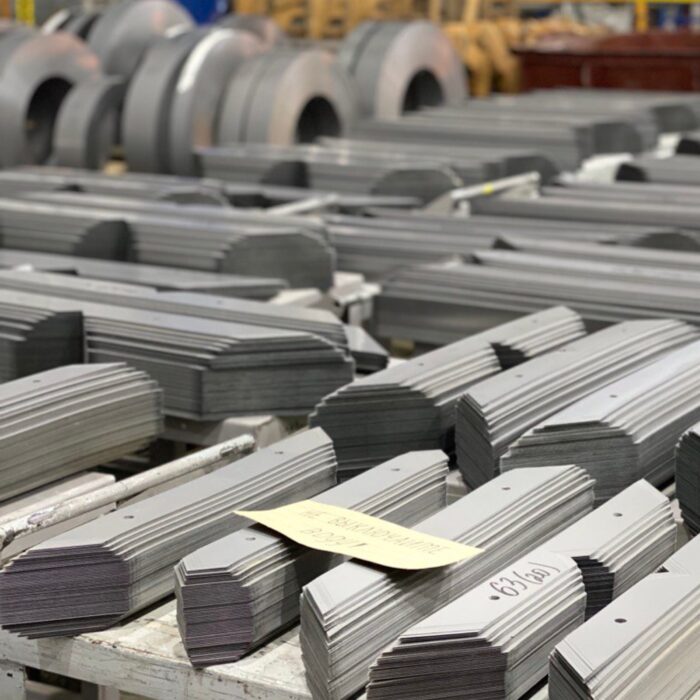

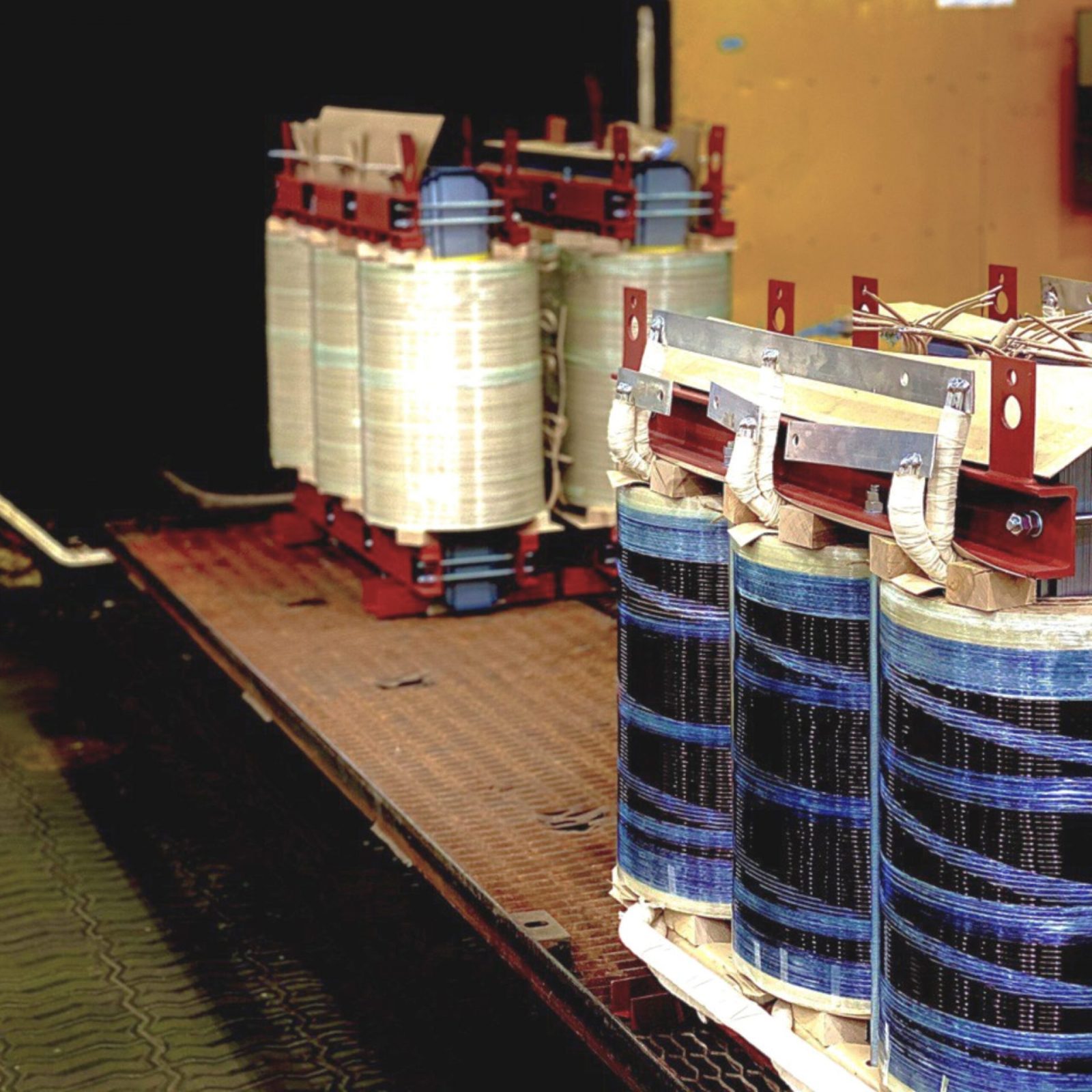

ТМГ 100/10(6)/0,4 состоит из магнитопровода, обмоток высокого и низкого напряжения и бака с маслом.

Трансформатор заполнен под вакуумом трансформаторным маслом с температурой плюс 40±20 °С, имеющим пробивное напряжение в стандартном разряднике не менее 40 кВ.

В герметичных трансформаторах температурные колебания объема масла компенсируются за счет пластичной деформации гофрированных стенок бака.

Трансформаторы ТМГ 100/10(6)/0,4 имеют номинальное напряжение первичной обмотки (высокого напряжения) до 10 кВ и вторичной обработки (низкого напряжения) 0,4 кВ. (По требованию заказчика возможно изготовления с нестандартными характеристиками).

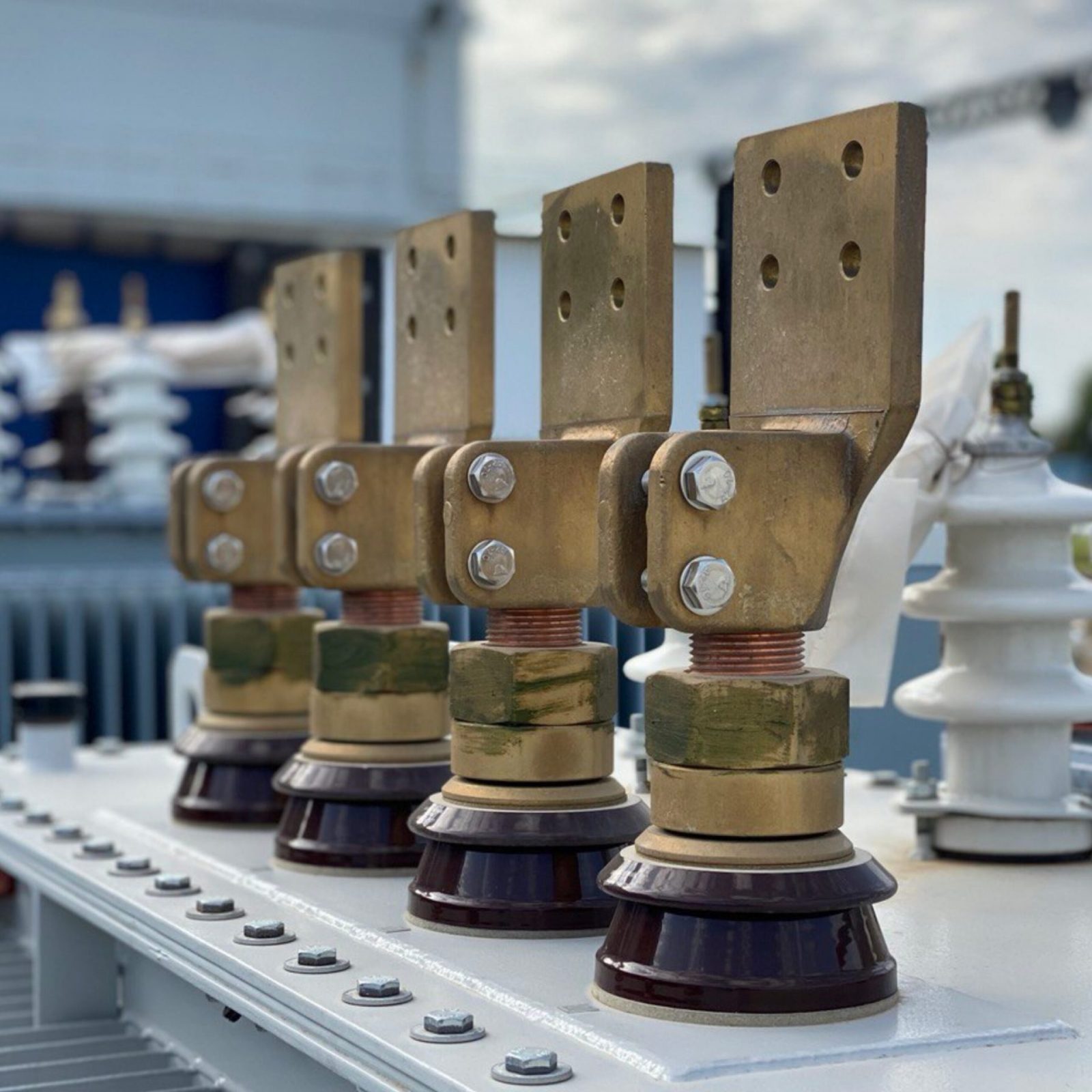

Вводы ВН и НН в трехфазном масляном трансформаторе устанавливаются на крышке трансформатора. Они имеют фарфоровые изоляторы для обеспечения безопасности и изоляции. При производстве ТМГ 100/10(6)/0,4, если входной ток превышает 1000А, в верхней части токоведущего стержня устанавливается специальный контактный зажим с “лопаткой”, который позволяет подключить плоскую шину для обеспечения надежного соединения.

Для визуального контроля на крышке трансформатора ТМГ 100/10(6)/0,4 установлен поплавковый индикатор уровня масла и термометр. Это позволяет контролировать уровень масла и температуры для корректной работы электрооборудования.
