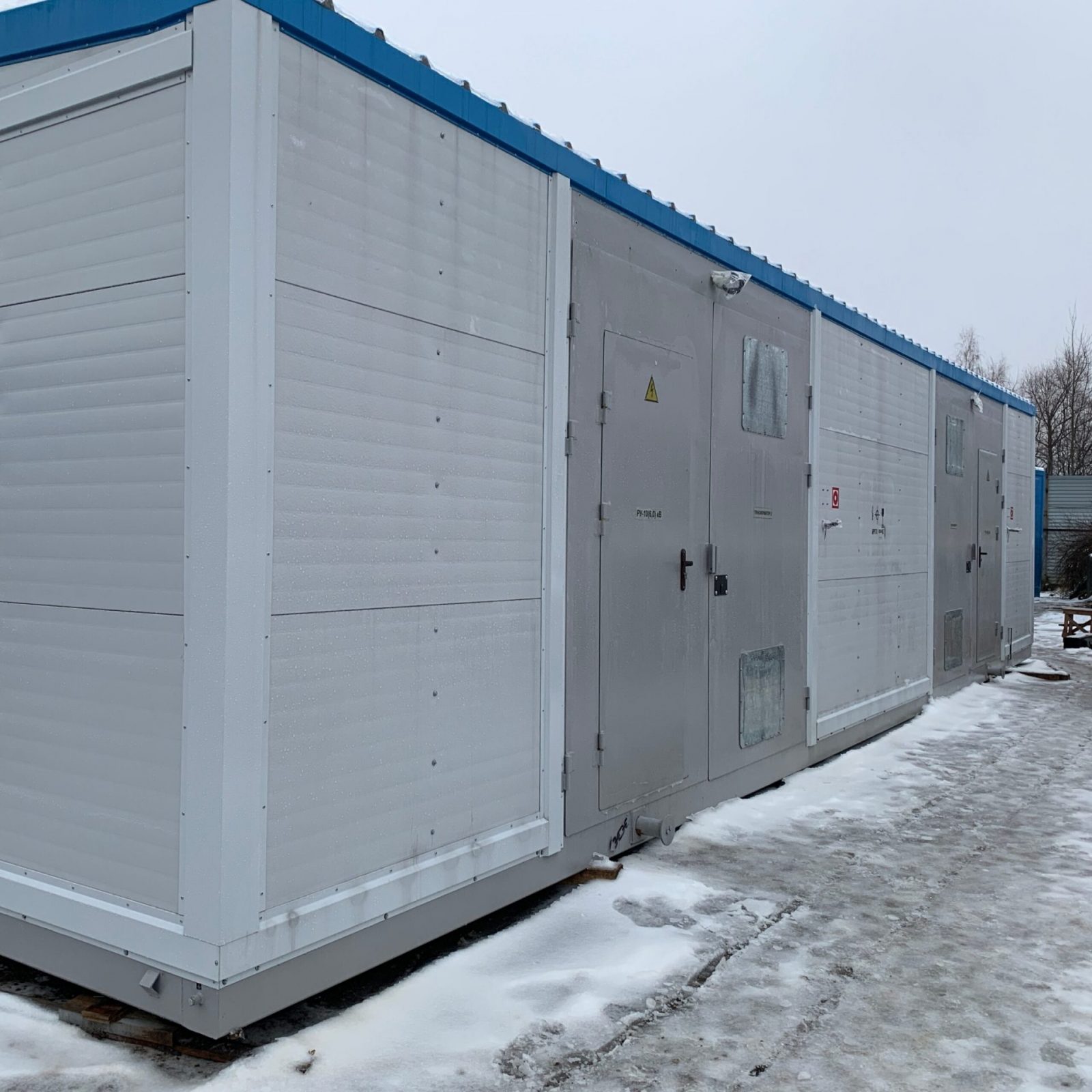

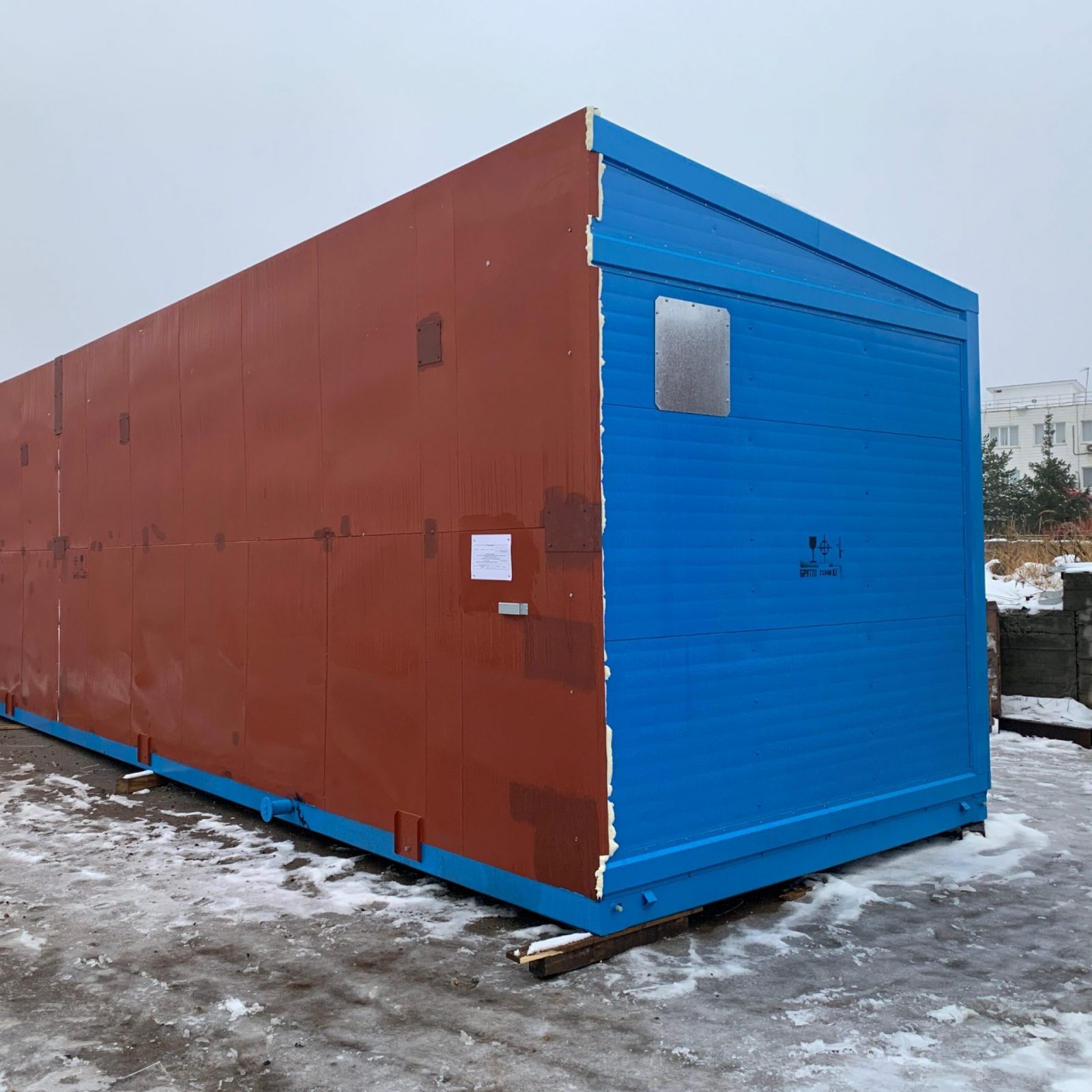

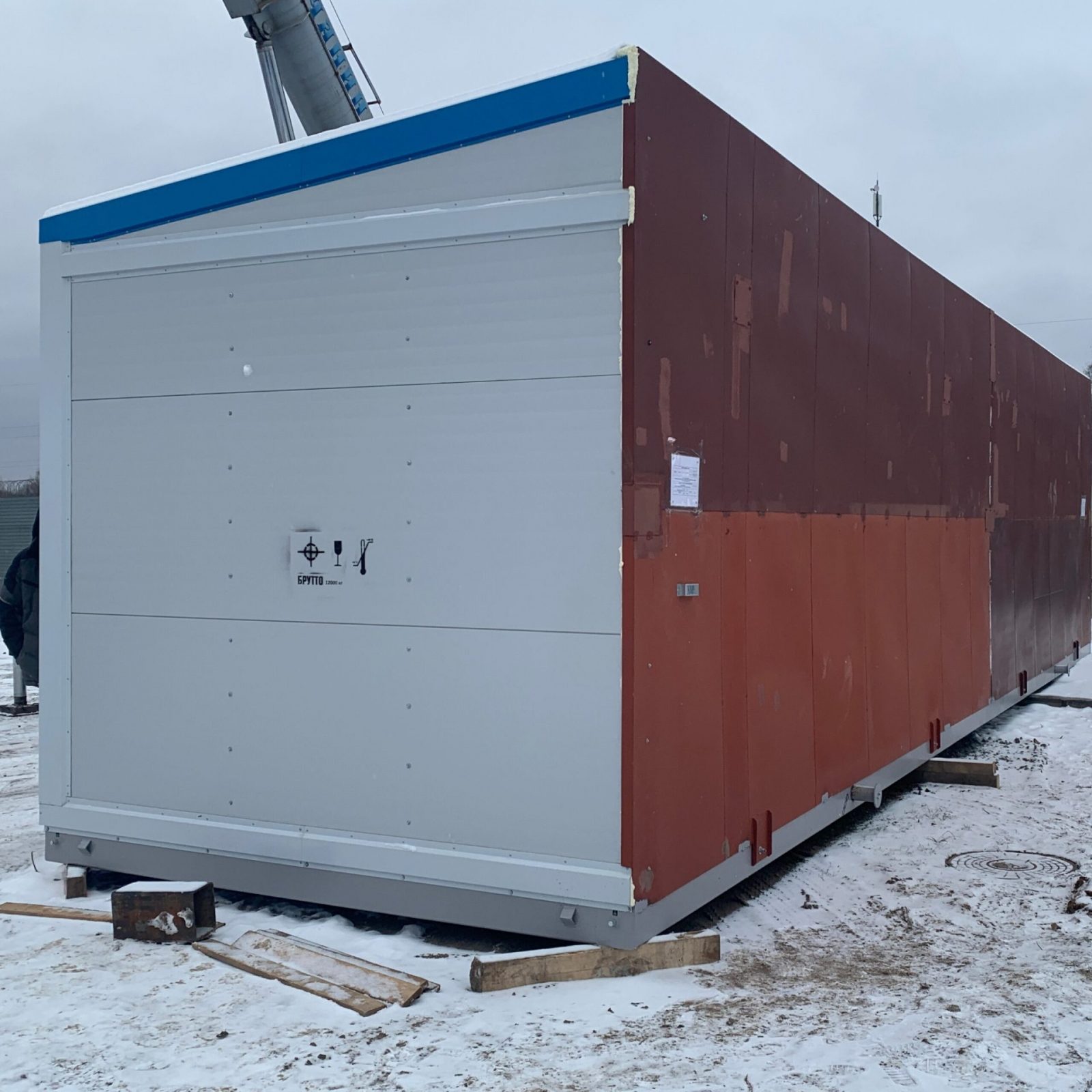

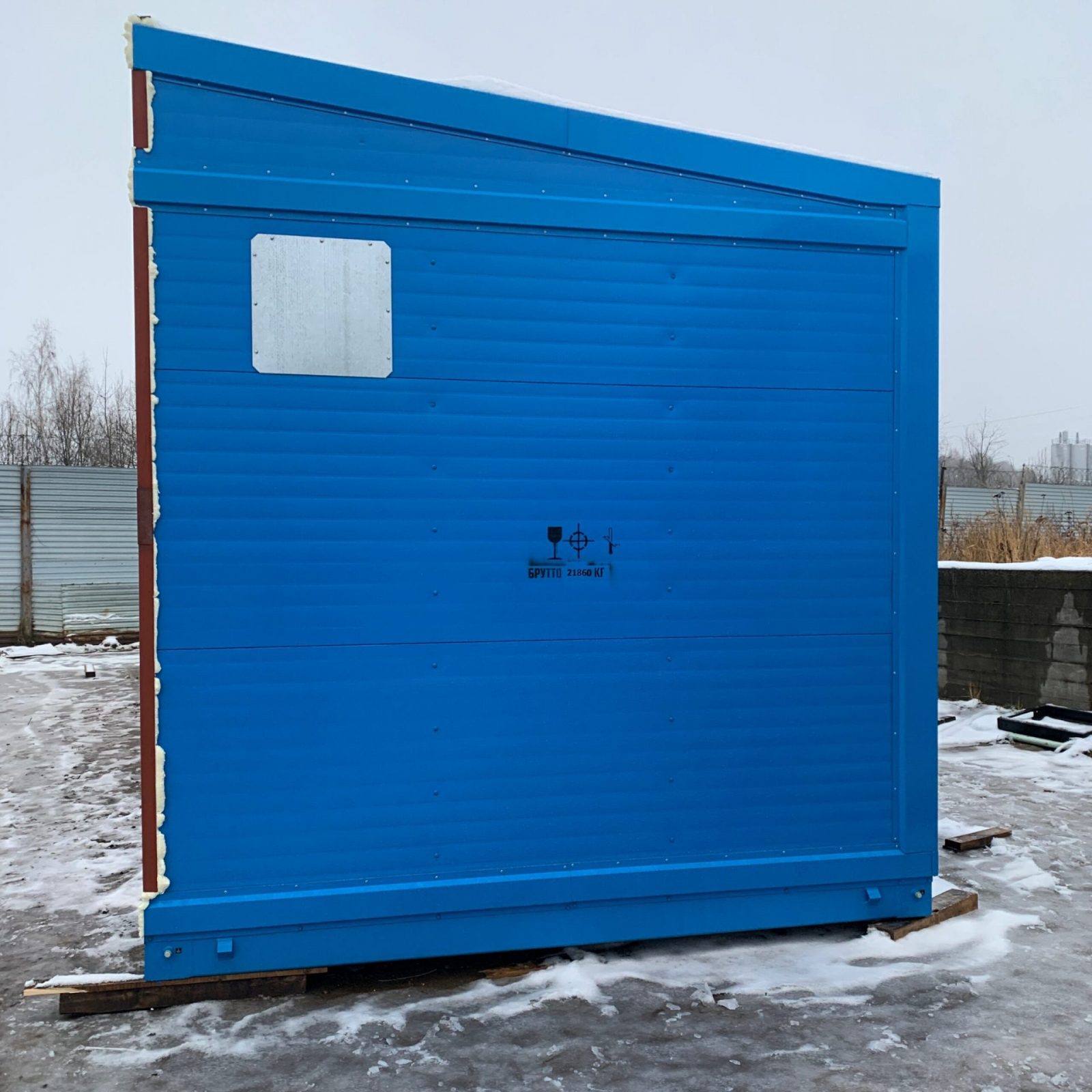

Блочные КТП (БКТП) 25-2500 кВА

Номинальная мощность, кВ·А

25-2500

Номинальное напряжение ВН, кВ

10(6)

Номинальное напряжение НН, кВ

0,4

Гарантия

до 5 лет

В наличии
Description

Варианты исполнения:

  • исполнение вводов ВН: воздушные или кабельные.
  • исполнение выводов НН: воздушные, кабельные, воздушно-кабельные.

Виды защит и блокировок:

  • от междуфазных коротких замыканий и однофазных замыканий на землю;
  • от атмосферных перенапряжений;
  • от перегрузки и коротких замыканий линий 0,4 кВ;
  • от коротких замыканий цепей освещения;
  • 2КТП/ТБУ имеет необходимые электрические и механические блокировки.

БКТП рассчитаны для наружной установки на высоте не более 1000 м над уровнем моря и работы в атмосфере типа II по ГОСТ 15150-69, с нагрузками, действующими на конструкции:

  • по ветру I — V район;
  • по гололеду I — V район.

БКТП устойчива к внешним воздействиям при следующих номинальных значениях климатических факторов по ГОСТ 15150-69 и ГОСТ 15543-70:

  • нижнее значение температуры окружающего воздуха — минус 60°С;
  • высота установки над уровнем моря — не более 1000 м;
  • относительная влажность — не более 80%.

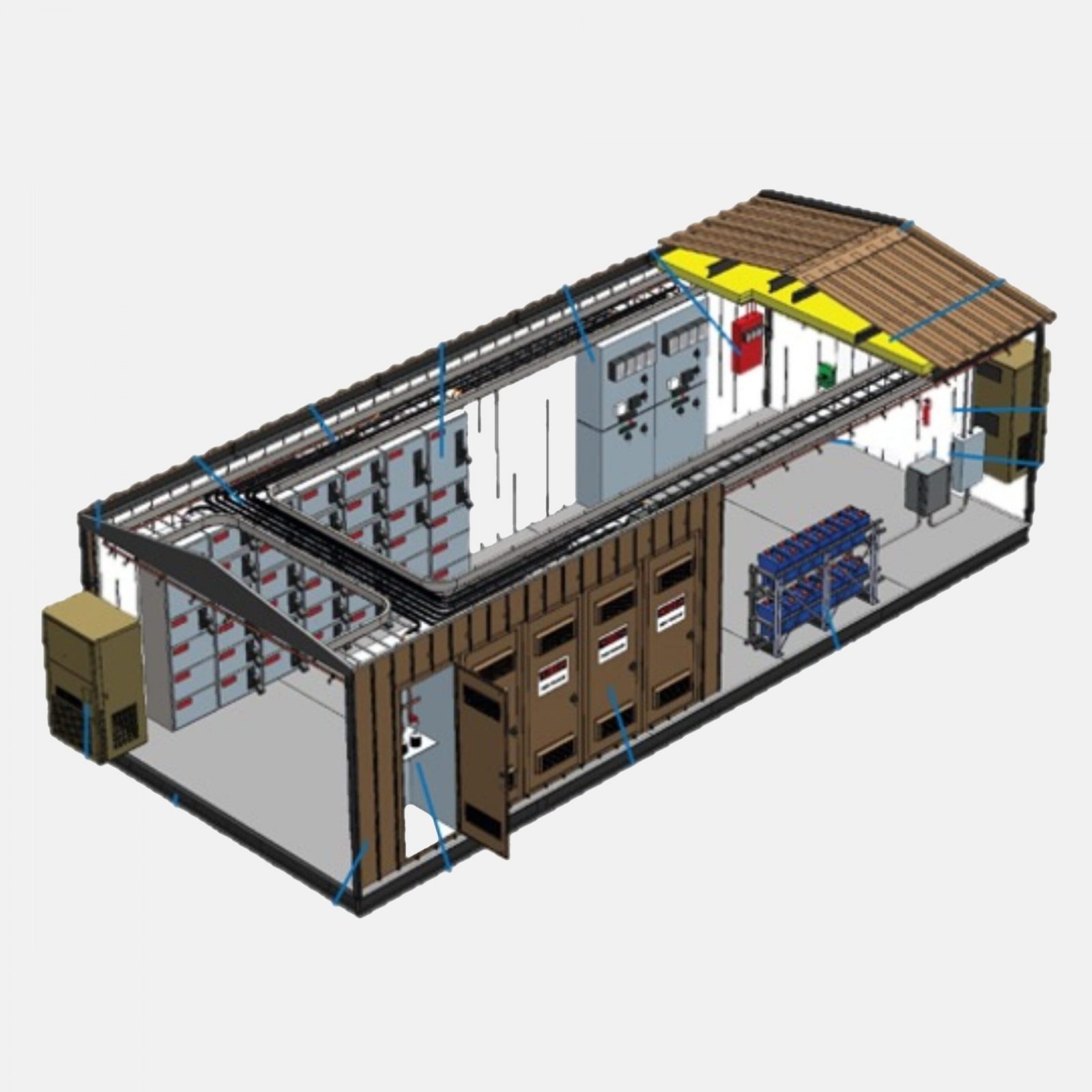

Шкафы ввода высокого напряжения типа УВН предусматривают возможность ввода двух кабелей до 3х150 мм2, а так же шинный ввод к силовым трансформаторам справа (правое исполнение) или слева (левое исполнение). Шкафы распределительного устройства низкого напряжения (РУНН) являются шкафами двустороннего обслуживания с выдвижными и втычными аппаратами, и представляют собой единую конструкцию из блок- панелей автоматических выключателей и релейной аппаратуры, собранную при помощи болтовых соединений.
